mikromec® Prüfautomat Wasser
Vollautomatische Druckprüfung von Wasserleitungen
gemäß DVGW W 400-2
- Für alle Druckprüfverfahren gemäß DVGW W 400-2
- Vollautomatisierter Ablauf der Druckprüfung, inkl. Prüfprotokoll
- Echte 2-Knopf-Bedienung, keine verdeckte Tastatur
- Wahlweise manuelle Durchführung der Prüfung
- Eingaben über mikromec® WaSo400, browserbasierte Software
- Große Speicherkapazität für nahezu unbegrenzte Anzahl von Prüfungen
- Verbindung und Datenübertragung per WLAN (Access Point)
- Große Speicherkapazität für nahezu unbegrenzte Anzahl von Prüfungen
- Pumpen-Fördermenge bis 30 L/min. oder bis 60 L/min., weitere auf Anfrage
- Automatische Pumpensteuerung über Frequenzumrichter
- Für Druckbereiche bis PN 25
- Steuergerät mit geschützt eingebauter hochpräziser Drucksonde bis 30 bar
- Kombinierter Spül- und Prüfbaum mit allen notwendigen Anschlüssen
- Einfach mobil im zusammengeklapptem Zustand durch Transportrollen
- Service, Updates und Erweiterungen – alles aus einer Hand
DVGW | SVGW | ÖVGW | EN
Die Dichtheitsprüfung von neu verlegten oder reparierten Wasserleitungen erfolgt gemäß den Anforderungen der DVGW W 400-2, bzw. SVGW W4, ÖVGW W-101; (EN 805). Die Beschaffenheit der Rohrleitung entscheidet welches Druckprüfverfahren dabei zur Anwendung kommt. Das beschleunigte Normalverfahren für Rohrleitungen aus duktilem Gusseisen und Stahl mit ZM-Auskleidung bis DN 600 und STP 21. Das Kontraktionsverfahren für Rohrleitungen aus PE 80, PE 100, PE-Xa und das Normalverfahren für alle Werkstoffe.
Die Messanordnung zeigt den Aufbau des mikromec® Prüfautomaten Wasser für alle Prüfverfahren und Druckbereiche bis PN 25. Der Prüfungsablauf erfolgt vollautomatisch inklusive Prüfprotokoll. Gemäß DVGW W 400-2 wird die abgelassene Wassermenge bei Druckabfallprüfung automatisch übertragen wie auch die Rohrwandtemperatur automatisch aufgezeichnet wird. Ebenfalls automatisch erfolgt die Pumpensteuerung per Frequenzumrichter. Die Programmbedienung nehmen Sie komfortabel mit der echten 2-Knopf-Bedienung vor, ohne verdeckte Tastatur.
Zwei Tasten, ein 4zeiliges Display und 4 LEDs reichen aus, um Sie einfach und sicher durch den vollautomatischen Ablauf zu führen.
mikromec ® WaSo400 Software
Als browserbasierte Anwendung ist die Software mikromec® WaSo400 unter jedem Betriebssystem anwendbar. Mit Hilfe dieser Anwendung geben Sie die grundlegenden Daten sowie die Auswertungsparameter wie beispielsweise Werkstoff, Länge und Nennweite der Leitung zu Ihrem Prüfprojekt ein.

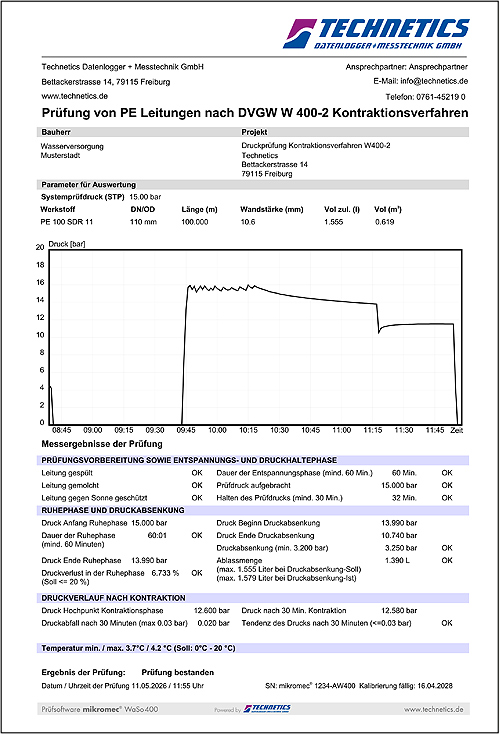

Nach Ablauf der erfolgreich abgeschlossenen vollautomatischen Prüfung, erhalten Sie das Prüfprotokoll automatisch als PDF-Datei.
Die Verbindung zwischen Ihrem Eingabegerät (z.B. Smartphone, Tablet, Laptop) und dem mikromec® Prüfautomaten Wasser erfolgt bequem kabellos per WLAN (Access Point).
mikromec® Spül- und Prüfbaum, Temperatur-Anlegefühler, Wasserbehälter
mikromec ® Prüfautomat Wasser
in Transportposition
| Gerätesoftware | Integriert, vollautomatische Prüfung; wahlweise manuell |
| Anzeige | LCD Grafikdisplay, hintergrundbeleuchtet |
| Pumpenleistung | Fördermenge bis 30 L / min. oder bis 60 L / min. (weitere auf Anfrage); bis PN 25 |
| Stromanschluss / Leistung | 400 V 3 AC (über Pumpe); 2,2 kW / 4 kW |
| Ablassmengenerfassung | Elektronische Erfassung der Ablassmenge bis 75 L / min.; optional bis 150 L / min. |
| Drucksensor | Relativdrucksensor 0 bis 30,000 bar, Auflösung 1 mbar |
| Messunsicherheit | Typisch 5 mbar, Anforderungen der DVGW W 400-2 werden deutlich übertroffen |
| Datenschnittstelle | WLAN (Access Point) |
| Temperatursensor | Messbereich – 30,00 °C …+ 70,00 °C, Aufl. 0,01 °C, Genauigkeit 0,1 °C |
| Schutzart | IP54 |
| Abmessungen / Gewicht | Länge 80 cm, Breite 45 cm, Höhe geschlossen 65 cm, Höhe offen 110 cm; 55 kg Länge 95 cm, Breite 45 cm, Höhe geschlossen 72 cm, Höhe offen 126 cm; 70 kg |
|
Technische Änderungen vorbehalten! |
